LVGL移植

一、LVGL文件裁剪

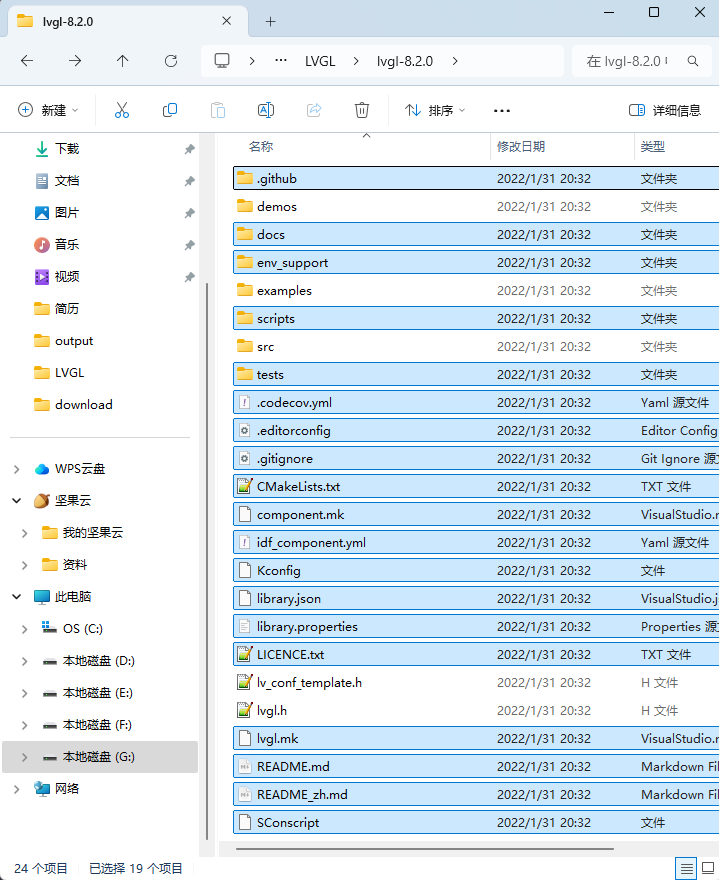

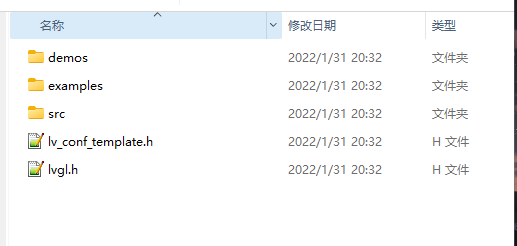

1. 删除根目录下选中的文件

删除后

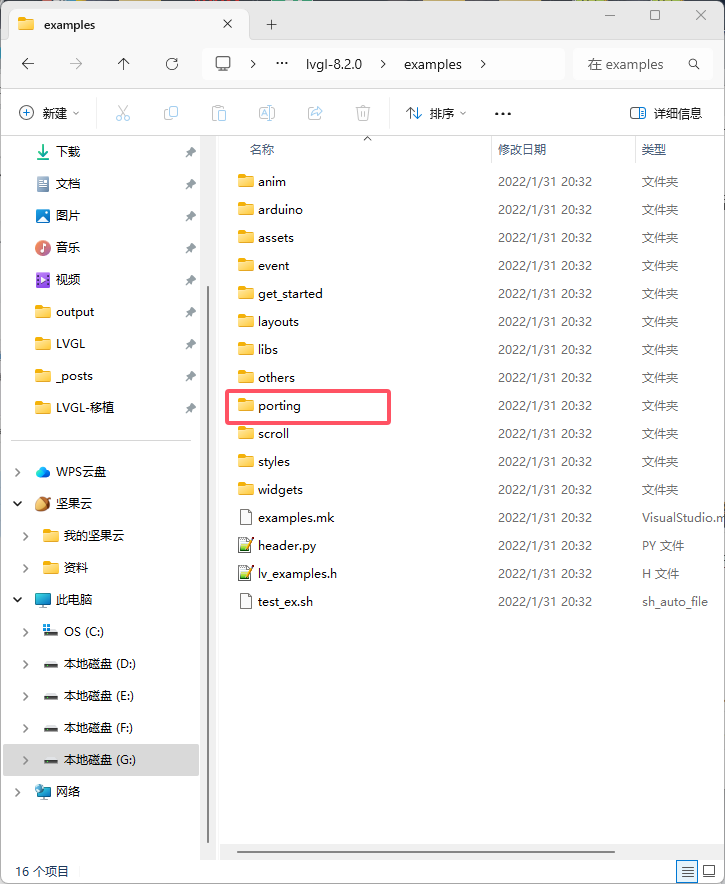

2. 裁剪examples文件夹

• 删除porting中输入输出相关的接口文件，其它全部删除

3. 修改lvgl配置文件文件名

将根目录下的lv_conf_template.h文件名修改为lv_conf.h

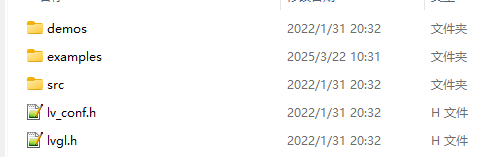

4. 最终文件

• demos文件夹中保存的是官方历程，可以删除

5. 修改lv_conf.h

• 将#if 0修改为#if 1

二、工程目录

1. 移植裁剪后的lvgl

不按次结构，有些头文件的引用可能会报错

2.添加文件进工程

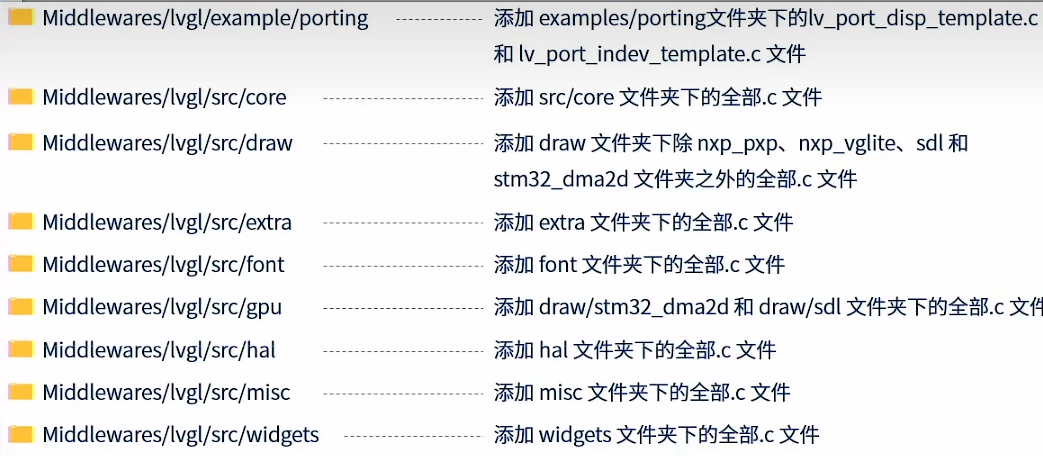

(1) 添加分组

Middlewares/lvgl/example/porting
Middlewares/lvgl/src/core
Middlewares/lvgl/src/core
Middlewares/lvgl/src/extra
Middlewares/lvgl/src/font
Middlewares/lvgl/src/gpu
Middlewares/lvgl/src/hal
Middlewares/lvgl/src/widgets

(2) 为什么要这样分组

因为这样分组和LVGL的结构是相同的

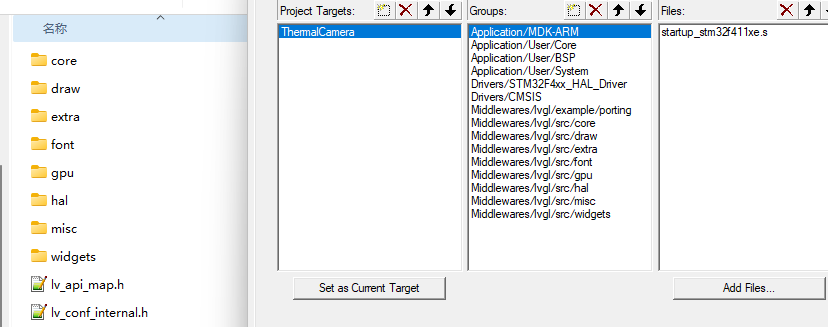

(3) 为分组添加文件

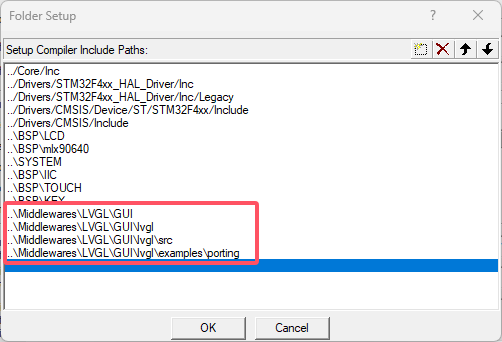

(4) 添加头文件路径

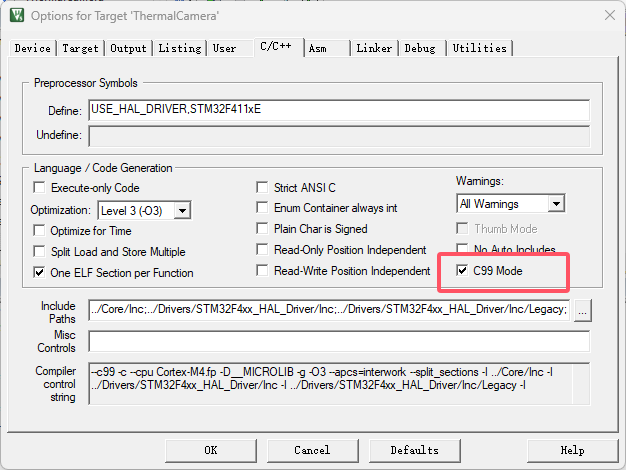

(5) 开启C99模式

三、配置输出

1. 修改头文件

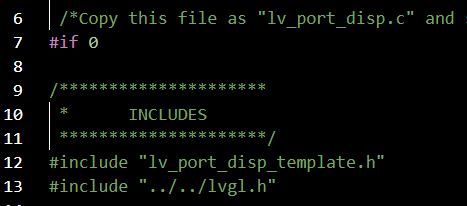

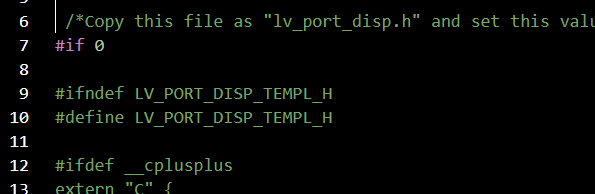

lvgl\examples\porting路径下的lv_port_disp_template.c/h是官方提供的显示接口函数

使用前需要将#if 0 改为#if 1

2. 包含输出设备驱动头文件

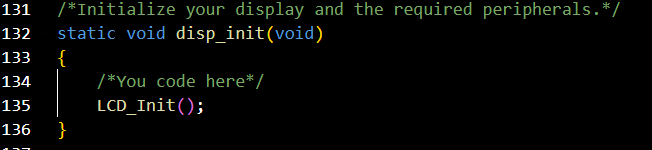

3. 在disp_init()中调用LCD初始化代码

4. 配置图形数据缓冲模式

5. 设置屏幕尺寸

6. 在disp_flush中使用自己的打点函数

四、配置输入

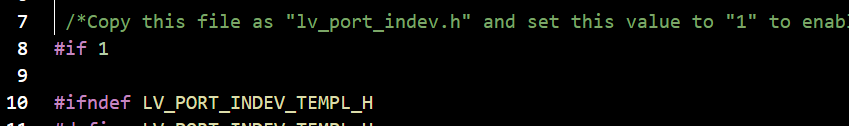

1. 修改输入设备接口文件

lvgl\examples\porting路径下的lv_port_indev_template.c/h是官方提供的显示接口函数

使用前需要将#if 0 改为#if 1

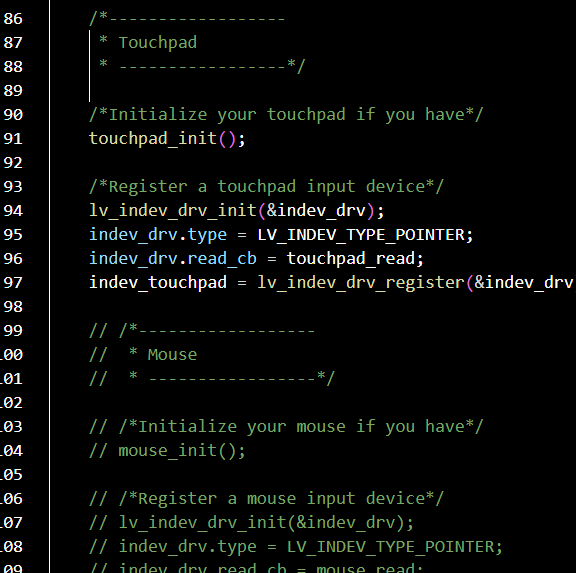

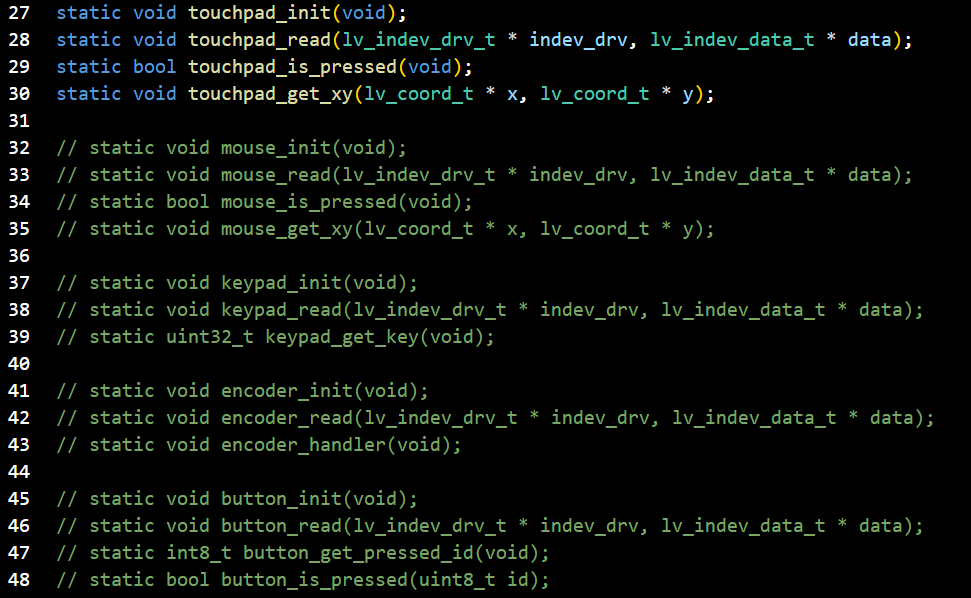

2. 按需裁剪输入设备

删除lv_port_indev_template.c/h中未使用的部分，只保留使用到的部分

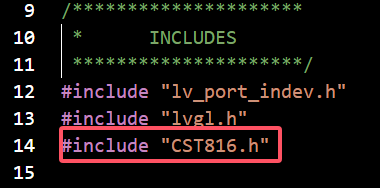

3. 在接口文件中包含触摸头文件

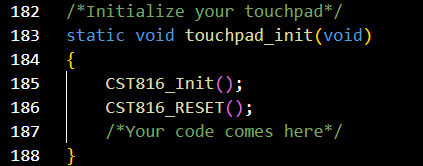

4. 在touchpad_init()中调用触摸初始化代码

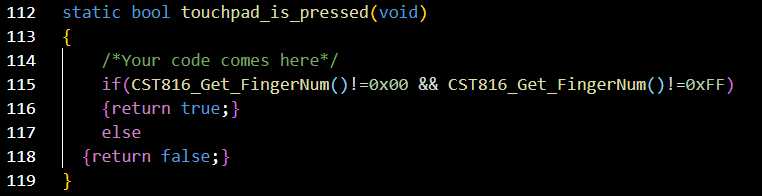

5. 触摸检测函数配置

6. 配置坐标获取函数

五、为LVGL提供时基

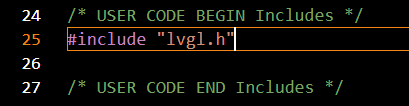

1. stm32f4xx_it.c文件中添加头文件

2. 调用lv_tick_inc()函数

x参数为进入函数的时间，例如1ms发生一次中断，则x改为1

六、main()函数部分移植

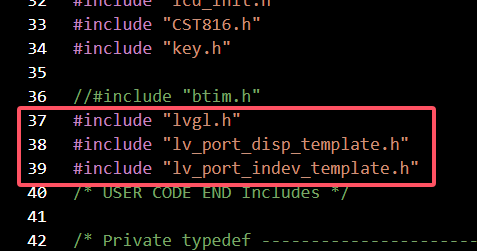

1. 包含头文件

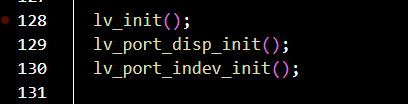

2. 初始化LVGL库、输入输出设备

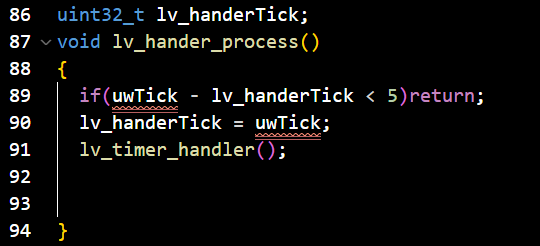

3. 每5ms调用一次lv_timer_hander()

4. 调用测试代码

七、测试官方历程

1. 将demos文件夹放入GUI_APP中

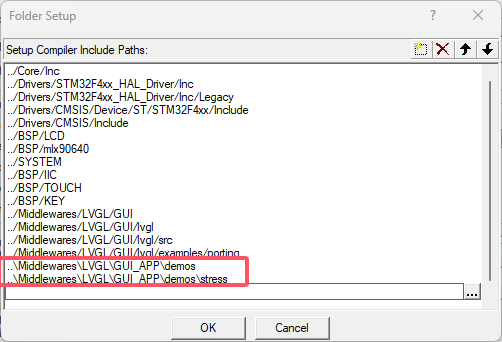

2. 添加头文件路径

3. 将lv_conf_h文件，更改宏定义

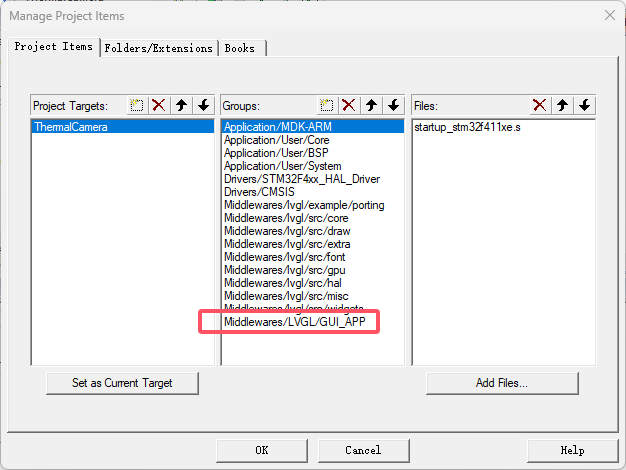

4. 新建工程组

5. 在main中添加头文件

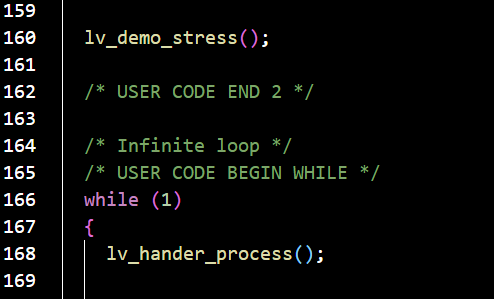

6. 调用测试函数

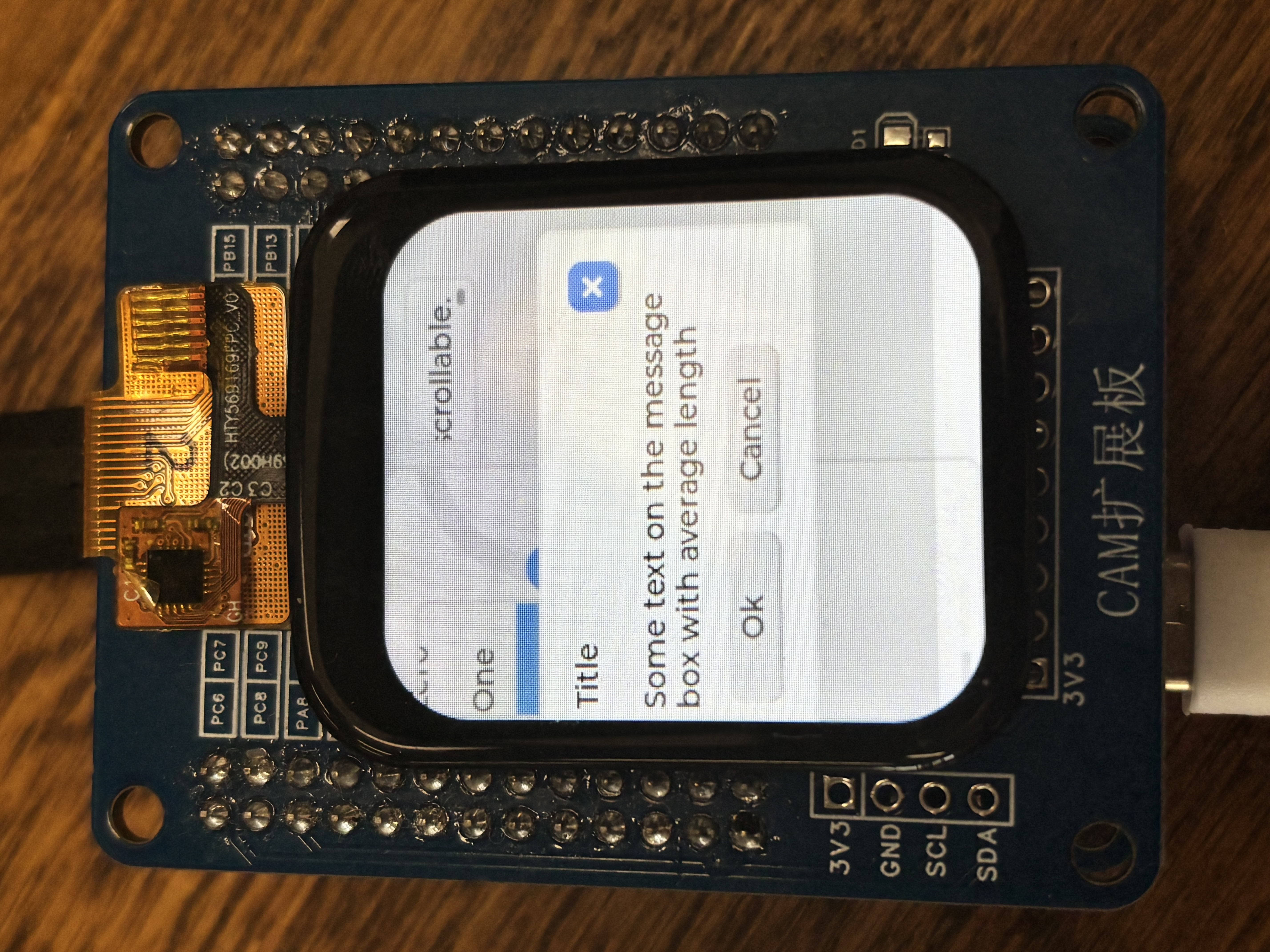

7. 现象
